Достался мне роутер D-Link DSL-264OU со словами: "сломался, держи, делай с ним что хочешь".
D-Link DSL-264OU
Комплектуется роутер внешним источником питания PS120404-DY
PS120404-DY
Признаки неисправности: при включении "моргнет" светодиодами и погаснет.
Первая мысль это кнопка, не знаю почему такая бредовая мысль первая возникла, наверное потому что не хотелось мне подсознательно с источником возиться, ибо уж тяжко и не красиво он вскрывается.
Полез я значитс кнопку проверять. Винты прячутся под резиновыми ножками + 1 защелка на "морде" роутера.

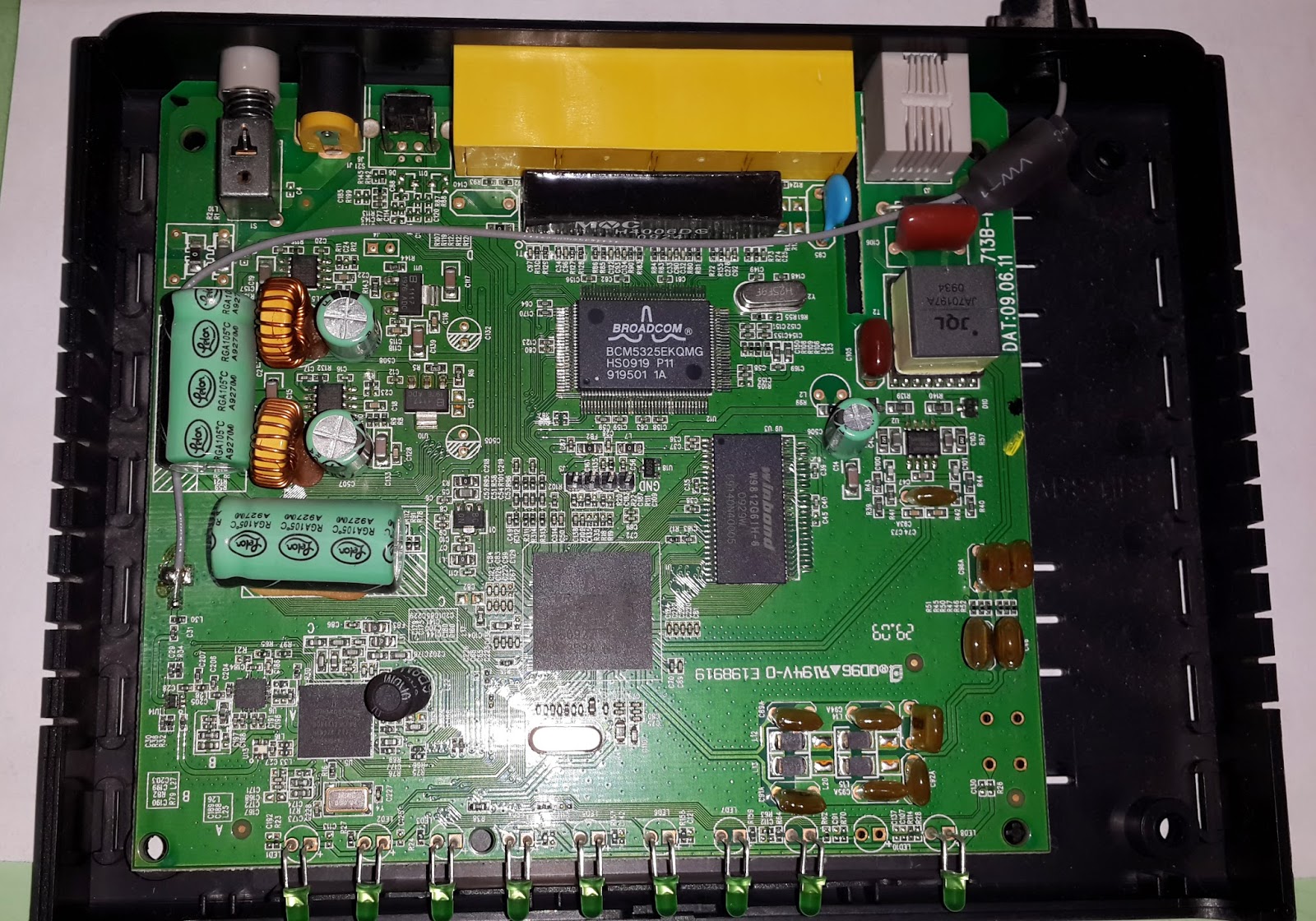

Плата D-Link DSL-264OU
Паленки не видно, все чистенько и аккуратно. Смотрим дальше:
Обратная сторона платы D-Link DSL-264OU
Кнопка шестиконтактная, внизу слева на картинке. Естественно маркировки нет и соответственно распиновка неизвестна, ну в прицепи выяснить сеттером что тут где не долго, но прежде чем заниматься ерундой, промеряю ка напряжение на плате.
Просадка напряжения питания при включении D-Link DSL-264OU
Следующий этап это проверка роутера, запитав его от лабораторного источника питания.
Потребление роутера D-Link DSL-264OU по 12В
Получается что роутер исправен, собираем его в обратном порядке. И начинаем разбирать источник.
Проблема подобного рода источников в том что они клеенные и вскрываются они исключительно распилом, поэтому крепит источник PS120404-DY в тисках и вперед:

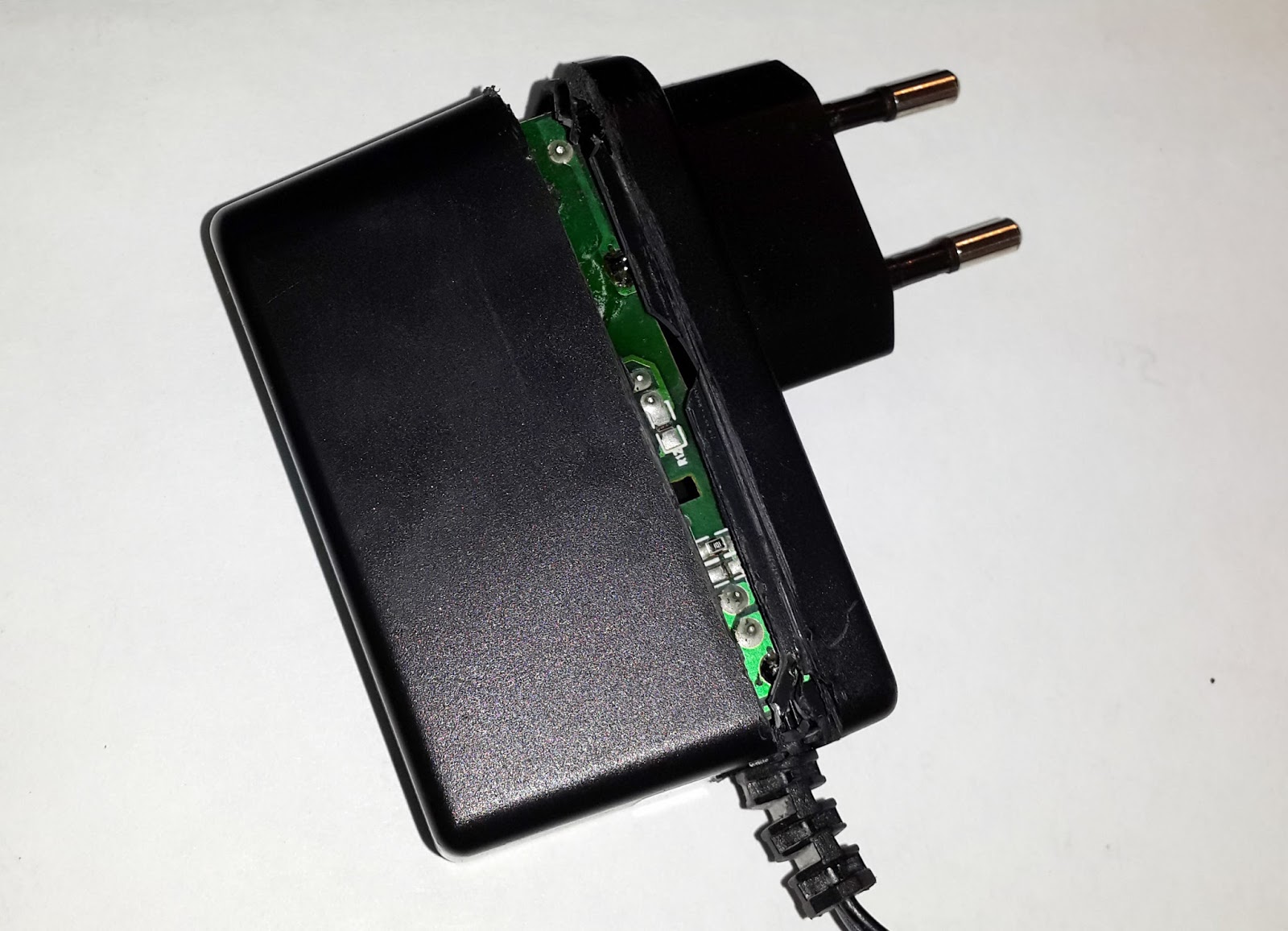

PS120404-DY в тисках
Есть у меня коллега, который вскрывает их стамеской и молотком, но иногда стамеска проникает слишком глубоко ))) Поэтому мой выбор это ножовка. Подпиливаем по кглам и широкой плоской отверткой рапираем:

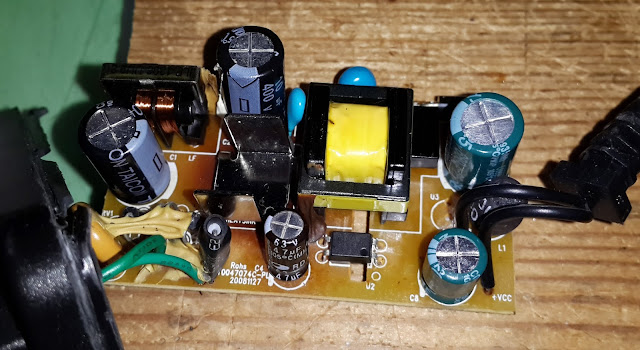

Вскрытый PS120404-DY
Первое что бросается в глаза это вздутый конденсатор:
Вздутый конденсатор (10 мкФ на 400 В) в PS120404-DY
И потемневшая плата (локальный перегрев) вокруг неопознанного элемента под радиатором:
Потемнение платы PS120404-DY
С элементов под радиатором я решил разбираться в самую последнюю очередь, ибо снимать радиатор и уж тем более правильно установить это тот еще гемор.
Отрезаем сопли (не знаю как это называется, служит видимо для взаимного дополнительного крепежа элементов) и вперед, благо кондерчик нашелся на другом неисправном источнике:
Проблему это не устранило.
Давай думаю поменяю ка я все электролиты. Следующая цель стал конденстор 47 мкФ на 25 В. Заменил я его на 10 мкФ 50 В.
И вот тут стало поинтереснее: роутер стал включаться и выключаться. Пришлось порыться в закромах и поискать кондер с такой же емкостью, что и родной. И благо нашелся, заменил, он оказался чуть больше, но не критично.
Замененный конденсатор на 63 В
Далее все собираем в обратном порядке, но корпус придется перевязать изолентой или скотчем (как я).
В продолжение предыдущего поста я продолжаю рукожопить освещение в багажник. Штатная лампочка C5W не достаточно освещает пространство багажника. В это раз я примеряюсь к повышающему DC-DC XTW-SY-8 на базе XL6009E1.
Введение
Краткая характеристика:
Диапазон входных напряжений 3В ~ 32В
Выходной диапазон напряжений: 5В ~ 35В
Диапазон рабочих температур:-40C to +85C
Частота пульсаций: 400KHz
Габариты: 43 x 20 x 12 мм/1.7" x 0.8" x 0.47"(Д*Ш*В)
Поехали
Нам надобно чтобы на выходе DC-DC было стабильно напряжение в широком диапазоне входных напряжений, ибо даже в случае сильной разрядки аккумулятора освещение в багажнике должно быть.
Для начала замеряем выходное напряжение при различных входных значений напряжений (без нагрузки):
Т.к. мы повысили напряжения питания светодиодных лент, то пришлось поменять на более мощные резисторы и номинал подкорректировать:
С5-42В-2 30 Ом+-5% ОЖО.467.570 ТУ
Не обращаем внимания на пайку, это стенд.
В следствии того что при включении питания DC-DC заряжает кондер, по первой потребляет она достаточно много, да так что мой лабораторный источник в защиту уходил, поэтому влупил я еще один резистор последовательно, но на 5 Вт:
С5-42В-5Вт 18Ом+-5% ОЖО.467.570 ТУ
Итоговая схема получилась следующая:
где ленты светодиодов я схематично изобразил одиночными светодиодами, а XTW-SY-8 изобразил источником постоянного тока.
Испытания
Теперь нам необходимо все это хозяйство испытать.
Суммарное потребление 2,5 Вт
Теперь необходимо поставить на прогон и замерить температуру на самых теплонагруженных элементах
Это чип XL6009E1
и 2ватные резисторы
Замеры выполнялись при комнатной температуре, в течении 4 часов, тепловое равновесие достигнуто через 30 минут (тепловое равновесие я считаю когда в течении 15 минут изменения не более чем на 1 градус)
Температура в комнате
Перегрев на резисторе
Перегрев на XL6009E1
Все замеры выполнялись после наступления теплового равновесия.
Итог
Этот преобразователь оказался очень годным. В свое время параллельно этому DC-DC я заказал MT3608. В ближайшее время я займусь экспериментами с тем DC-DC, ну а сейчас уже есть готовый вариант освещения для монтажа в багажник.
Продолжаем
Когда я хотел уже опубликовать пост, мне пришел повышающий преобразователь MT3608
В следствии отсутствия фильтрующих конденсаторов на входе и выходе, подозреваю что много дряни на выходе, но для освещения подойдет без вопросов. Но учтите это если будете запитывать какие нибудь микроконтроллеры, кодеки...
Я не заморачиваясь распаял старую схему на новый DC-DC, все заработало хорошо.
MT3608 и XTW-SY-8
Так же провел температурные испытания: при комнатной температуре 24С тепловое равновесие достигнуто минут через 40 и температура на полевике составляла 31С.
Термопару закрепил конечно кривовато и не плотно прилегает к корпусу микросхемы, ну ведь колхозим же
